スポット溶接機自作キットの真実！18650タブ溶接と安全対策の全貌

電動工具のバッテリーパック再生や自作ポータブル電源、E-BIKEのバッテリービルドにおいて、欠かせない工具となったスポット溶接機。市販の専用機が高価であることから、ネット通販を中心に数千円から手に入る「自作キット」や「制御基板モジュール」への関心が急速に高まっています。

しかし、大電流を瞬時に流すスポット溶接は、一歩間違えればリチウムイオン電池の熱暴走や基板の焼損といった重大事故に直結します。本稿では、数多くのDIY現場や電子工作コミュニティの実態調査をもとに、自作キットの実用性、コンデンサ式やMOSFET制御基板の選び方、そして安全に作業を完遂するための必須知識を徹底的に解剖します。

📌 【この記事の重要ポイントまとめ】

• 実用性の真実：格安の自作キットでも0.1mm〜0.15mm厚のニッケルタブ溶接は十分可能だが、電源選定とパルス調整の知識が成否を分ける。
• 方式ごとの特性：手軽な「MOSFET制御＋バッテリー式」と、安定性と安全性に優れる「スーパーキャパシタ（コンデンサ）式」でコストと耐久性に明確な差がある。
• リスク回避の鉄則：18650セルへの熱ダメージを防ぐため、ハンダ付けの代用としてスポット溶接を正しく運用し、保護具の着用と短絡防止を徹底する必要がある。

【結論】スポット溶接機自作キットは本当に使える？現場検証と選定基準

結論から申し上げますと、流通しているスポット溶接機自作キットは実用に耐えうる性能を持っています。特に18650や21700といった円筒形リチウムイオンバッテリーのタブ溶接において、適切な設定と電源を組み合わせれば、市販の数万円クラスの専用機に匹敵する溶接強度を出すことが可能です。

かつては「電子工作上級者が回路図を一から設計して作るもの」という敷居の高さがありましたが、現在はマイクロコントローラーを搭載したスポット溶接機 コントローラー基板があらかじめアセンブリされた状態で販売されており、配線と電源の接続だけで稼働する手軽なキットが主流となっています。

ただし、「誰でも買ってすぐ完璧に使える魔法のツール」ではありません。溶接品質はキット本体の基板性能だけでなく、供給する電源の内部抵抗（Cレート）やパルス時間設定、電極先端の押し当て圧に強く依存します。これらを理解せずに導入すると、「ニッケルタブが全くくっつかない」あるいは「バッテリーに穴を開けて火花が吹き飛ぶ」という極端な失敗を招くことになります。

【タイプ別徹底比較】コンデンサ式・MOSFET基板・電子レンジトランスの性能と費用

自作スポット溶接機を構築する場合、主に3つの駆動方式が存在します。それぞれの特徴、必要部材、実質コストを比較した客観データは以下の通りです。

トータルでのコストパフォーマンスと作業安全性を考慮した場合、コンデンサ式 スポット溶接機 自作キットが頭一つ抜けています。大容量ウルトラキャパシタを用いる方式は、家庭用ACアダプタから数分でチャージでき、鉛バッテリーのような化学反応による劣化や液漏れ、LiPoバッテリーのような過放電破裂のリスクを大幅に低減できます。

【実態検証】中華製スポット溶接機キットの評判と利用者の生の声

AmazonやAliExpressなどのECモールで多数流通している中華 スポット溶接機 キット 評判を精査すると、賞賛と辛辣な低評価が二極化している実態が浮かび上がります。

高評価を付けるユーザーの多くは、「0.12mm厚のニッケルストリップが強固に溶接できた」「マキタの互換バッテリー再生が数千円で完結した」といった具体的な成果を報告しています。適切な内部抵抗を持つ良質な電源を接続し、トリガー時間をミリ秒単位で追い込んだ場合、溶接箇所をプライヤーで引っ張ってもタブが引きちぎれるほどの十分な接合強度が得られます。

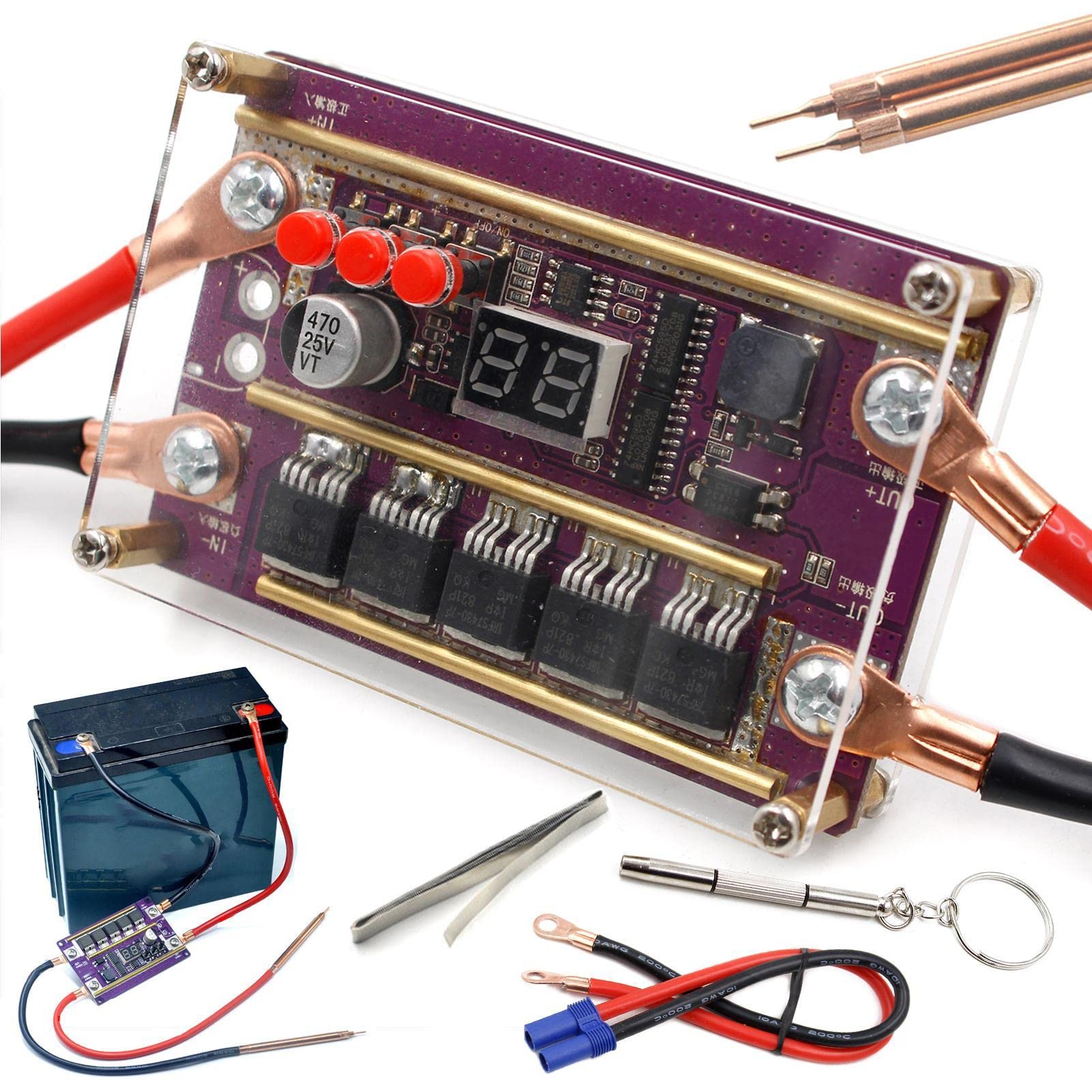

一方で、低評価の主因となっているのは「MOSFET スポット溶接基板の素子破裂」と「付属ケーブルの異常発熱」です。格安基板では、並列接続されたMOSFET（電界効果トランジスタ）の選別が甘く、特定の素子に電流が集中して導通破壊（ショートモード破壊）を起こすケースが散見されます。一度MOSFETがショートすると、通電が止まらなくなり、電極を当てた瞬間に火花が連続して母材を焼き切るトラブルに発展します。

一般に知られていない盲点とネットの誤解

ネット上の情報や動画を見ていると、「誰でも簡単にバッテリーを組める」という錯覚に陥りがちですが、現場目線で見落とされがちな決定的な盲点が3つ存在します。

1. 「ニッケルメッキ鋼板」と「純ニッケル条」の違い

安価なキットに同梱されているタブ材の多くは「ニッケルメッキ鋼板（SPCC等）」です。メッキ鋼板は電気抵抗が比較的高いため、弱い溶接電流でも発熱しやすく、簡単に溶接できます。しかし、高出力を要求されるドローンや電動工具用途で使われる「純ニッケル条」は電気抵抗が極めて低いため、メッキ品と同じ感覚では溶接できません。純ニッケルを確実に溶接するには、はるかに高い瞬間ピーク電流と正確なパルス制御が要求されます。

2. 押し当て圧力のコントロールという職人技

スポット溶接は「接触抵抗によるジュール熱」を利用します。電極をバッテリー端子に強く押し付けすぎると接触抵抗が下がりすぎて溶接されず、逆に弱すぎると電極とタブの間でアーク放電が起きてタブに穴が開きます。自作のハンドペンを使う場合、両電極に均一なテンション（約1kg〜1.5kg重）をかけるスプリング機構の有無が、仕上がり品質を決定づけます。

3. 回路図の過信と配線の寄生インダクタンス

公開されているスポット溶接機 自作 回路図通りに結線しても、ケーブルが無駄に長かったり、端子のカシメが甘かったりすると、配線自体の抵抗とインダクタンスで電流が減衰します。数百アンペアが流れる超低電圧回路では、わずか数ミリΩの配線抵抗が溶接不良の決定打となります。

【重大リスク】スポット溶接機自作の危険性と18650発火を防ぐ安全管理術

スポット溶接機 自作 危険性について、最も警戒すべきはリチウムイオンバッテリーの内部短絡と熱暴走です。

18650などの円筒形セルのプラス極は、外装缶（マイナス極）とわずか0.何ミリの絶縁リング（インシュレーター）を挟んで隣接しています。溶接電極を傾けて押し当てたり、タブのバリが絶縁フィルムを突き破ったりすると、溶接電流がセル内部のセパレータを貫通し、瞬時に熱暴走を起こして激しい白煙と火柱を吹き上げる大事故につながります。

事故を未然に防ぐため、以下の安全手順を絶対に省略してはなりません。

• 保護メガネの常時着用：火花（スパッタ）が飛散した際の失明リスクを完全に遮断します。
• プラス極の絶縁強化：純正の絶縁ワッシャーに加え、自己粘着性の絶縁ペーパーリング（バーリーペーパー）を必ず追加装着して作業すること。
• 作業台の不燃化：シリコン耐熱マットを敷き、可燃物を周囲に置かない環境を構築すること。万一の発火に備え、金属製バケツや消火砂を用意するのが理想です。
• 長時間の連続溶接を避ける：セルへの熱伝導を最小限に抑えるため、1箇所あたりの通電時間は数ミリ秒〜十数ミリ秒にとどめ、連続打点時はセルの温度上昇を手で確認しながら進めること。

失敗しない組み立て手順とおすすめ構成

これから自作に挑戦する場合、パーツの選定と組み立て手順を誤らなければ、高精度な溶接環境を安価に構築できます。

ステップ1：信頼性の高い制御基板と電源の選定

単なるMOSFETスイッチ基板ではなく、OLEDディスプレイ搭載でパルス時間（0.1ms単位）・プリヒート（予熱パルス）・インターバル設定が可能なインテリジェントコントローラー基板を選択してください。電源には、2.7V 3000Fのウルトラキャパシタを2直列（5.4V）で運用する構成が、メンテナンス性と安全性の両面で強く推奨されます。

ステップ2：極太配線と専用溶接ペンの導入

配線材には、柔軟性と大電流許容値を持つ7AWG〜8AWGのシリコンケーブルを使用し、端子は油圧圧着工具で確実に圧着・ハンダ流し込みを行います。電極先端には導電性と耐摩耗性に優れた「アルミナ銅（CuAl2O3）」のチップを採用した溶接ペンを組み合わせます。

ステップ3：テストピースによるパラメータ出し

本番のバッテリーにいきなり打つのは厳禁です。劣化した廃セルやダミーの鉄板を使い、パルス幅を最小値から徐々に上げていきます。溶接したタブをプライヤーで斜めに引き剥がした際、溶接点に穴が残ってタブ側がちぎれる（母材破断する）状態が最適な設定値です。

【プロの結論】自作すべき人・完成品を買うべき人の明確な境界線

スポット溶接機を自作するアプローチは、電気回路の基礎知識（オームの法則、内部抵抗、熱容量）を理解し、トラブル時にテスターを用いて原因究明を楽しめる工作愛好家に最適です。トータルコストを抑えつつ、消耗した電極や基板の補修を自力で行える持続性があります。

一方、「単に1つのバッテリーパックを直したいだけ」「電気の専門知識がなく配線ミスが怖い」という方は、自作キットに手を出すべきではありません。数千円を惜しんでセルを発火させるリスクを考えれば、PSEマーク等の安全規格に準拠したポータブル型の完成品スポット溶接機（1万円台〜）を購入する方が、結果的に圧倒的に安全で安上がりとなります。

【スポット溶接機自作キット】に関するよくある質問（FAQ）

Q1：ハンダごてを使って18650バッテリーに直接配線をハンダ付けするのはダメですか？
A1：極めて危険なため絶対に避けてください。ハンダ付けはセル端子を300℃以上の高温に数十秒間晒すことになり、内部の安全弁封口ゴムの劣化やセパレータの熱収縮を引き起こし、即座のあるいは遅延性のショート・爆発を誘発します。スポット溶接はミリ秒単位の瞬間加熱であるため、セル内部への熱影響を極小に抑えられます。

Q2：自動車用の使い古したバッテリーを電源に使っても大丈夫ですか？
A2：過放電で極板が劣化した古い鉛蓄電池は内部抵抗が跳ね上がっており、十分な溶接電流が取り出せません。逆に健全な大容量鉛バッテリーは短絡電流が1000Aを超え、基板のMOSFETを一撃で破壊する恐れがあります。鉛バッテリーを用いる場合はCCA値（コールドクランキングアンペア）が300〜400A程度の適切なサイズを選定し、配線長で電流を微調整する技術が必要です。

Q3：自作キットで溶接できるニッケル板の厚みは何ミリまでですか？
A3：標準的なMOSFETキットや小型キャパシタ式の場合、安定して溶接できるのは「0.1mm〜0.15mm厚」のニッケルメッキ鋼板です。0.2mm以上の厚物や純ニッケル板を溶接するには、大型スーパーキャパシタを並列化した超低内部抵抗システムか、高出力なトランス式産業用機材が必要になります。

まとめ：失敗しないための判断基準

スポット溶接機の自作は、大電流エレクトロニクスの醍醐味を味わえる極めて魅力的なDIYプロジェクトです。現在では洗練されたスポット溶接機 コントローラー基板やスーパーキャパシタの普及により、かつてないほど高精度なシステムを個人で構築できる環境が整いました。

しかし、相手にするのは強大なエネルギーを秘めたリチウムイオンバッテリーです。見かけの安さだけに惑わされず、保護回路の有無、適切な配線太さ、そして厳格な絶縁処理を徹底してください。正しい知識と適切なツール選定こそが、危険を排除し、完璧なバッテリービルドを成功させる唯一の道です。 （出典: スポット 溶接 機 自作 キット（Yahoo!ニュース））
