スズキキャリイのジャッキ位置完全図解！車体破損を防ぐ安全手順

日本全国の現場や農地、日々の配送を支え続ける軽トラックの絶対的エース、スズキ・キャリイ。スタッドレスタイヤへの履き替えやオイル交換、足回りのメンテナンスを自分で行うDIY派にとって、絶対に避けて通れない作業がジャッキアップです。しかし、近年の軽トラックは徹底した軽量化と衝突安全ボディが採用されており、「頑丈そうだから適当な場所にジャッキを掛けても大丈夫だろう」という油断が、フロアパネルの陥没やオイル漏れといった重大な車体破損を引き起こしています。

特に現行型であるDA16T型や、今なお中古市場で高い人気を誇るDA63T型では、ガレージジャッキを当てるポイントやリヤデフへのアプローチ、ジャッキスタンド（ウマ）を掛ける位置に明確なルールが存在します。本稿では、整備マニュアルの客観的事実と整備現場の実態を取材し、愛車を傷めず命を守るための正しいリフトアップ手順を徹底解説します。

📌 【この記事の重要ポイントまとめ】

• 要点1：フロントはクロスメンバー中央の指定リブ、リアはデフキャリア中央の鋳物部（カバー掛け厳禁）がガレージジャッキの正規ポイント。
• 要点2：DA16T・DA63Tともに車載パンタジャッキとフロアジャッキでは当てる位置が異なるため、指定箇所の混同は車体変形を招く。
• 要点3：車載ジャッキのみでの作業は転倒・圧死事故の直結リスク。ウマの併用と輪止め（車止め）の徹底が不可欠。

【2026年最新】スズキキャリイのジャッキアップ位置｜DA16TとDA63Tの指定ポイント

スズキ・キャリイを安全にリフトアップするためには、まずスズキ純正 取扱説明書 指定位置と整備マニュアルに記載された荷重支持部を正確に把握しなければなりません。軽トラックは頑丈なラダーフレーム構造をベースに持ちながらも、キャビン床面や足回りのアーム類は薄板や成型パネルで構成されているため、支持点を数センチ誤るだけで簡単に歪みが生じます。

車載工具のパンタグラフジャッキを用いる場合と、ガレージジャッキ（フロアジャッキ）で車両を一括して持ち上げる場合では、荷重を受けるべきスズキキャリイ ジャッキアップ位置が根本的に異なります。

1. フロントのガレージジャッキポイント

前輪側を左右同時に持ち上げる際は、左右のサスペンションを繋ぐフロント メンバー ジャッキ掛けが基本です。キャリイ DA16T ジャッキポイントにおいては、フロントクロスメンバーの中央付近に設けられた突起（リフトアップマーク）にジャッキの皿を合わせます。この際、ラジエーター下部のサポートバーやオイルパン、ステアリングリンケージに絶対に接触させてはいけません。

2. リアのガレージジャッキポイント（リヤデフ）

後輪側を一括して持ち上げる定番がキャリー DA63T デフ掛けをはじめとするリヤディファレンシャルギアケース（リヤデフ）へのジャッキアップです。ただし、ここには整備現場でも頻発する重大な注意点が存在します。

ジャッキの受皿を当てるのは、必ずリヤデフの鋳造ハウジング中央部でなければなりません。デフオイルを密閉している薄い鉄板製の「デフカバー」側に受皿が掛かると、カバーが簡単に変形して隙間が生じ、走行中のデフオイル漏れや焼き付き事故へと発展します。

【実態検証】利用者の生の声と現場目線で見えたトラブルの真相

大手自動車整備工場や農機具販売店の整備主任者へのヒアリング取材、さらにはネット掲示板やSNS上で報告されるDIY失敗事例を分析すると、キャリイ特有のリフトアップ事故には明確な傾向が見られます。

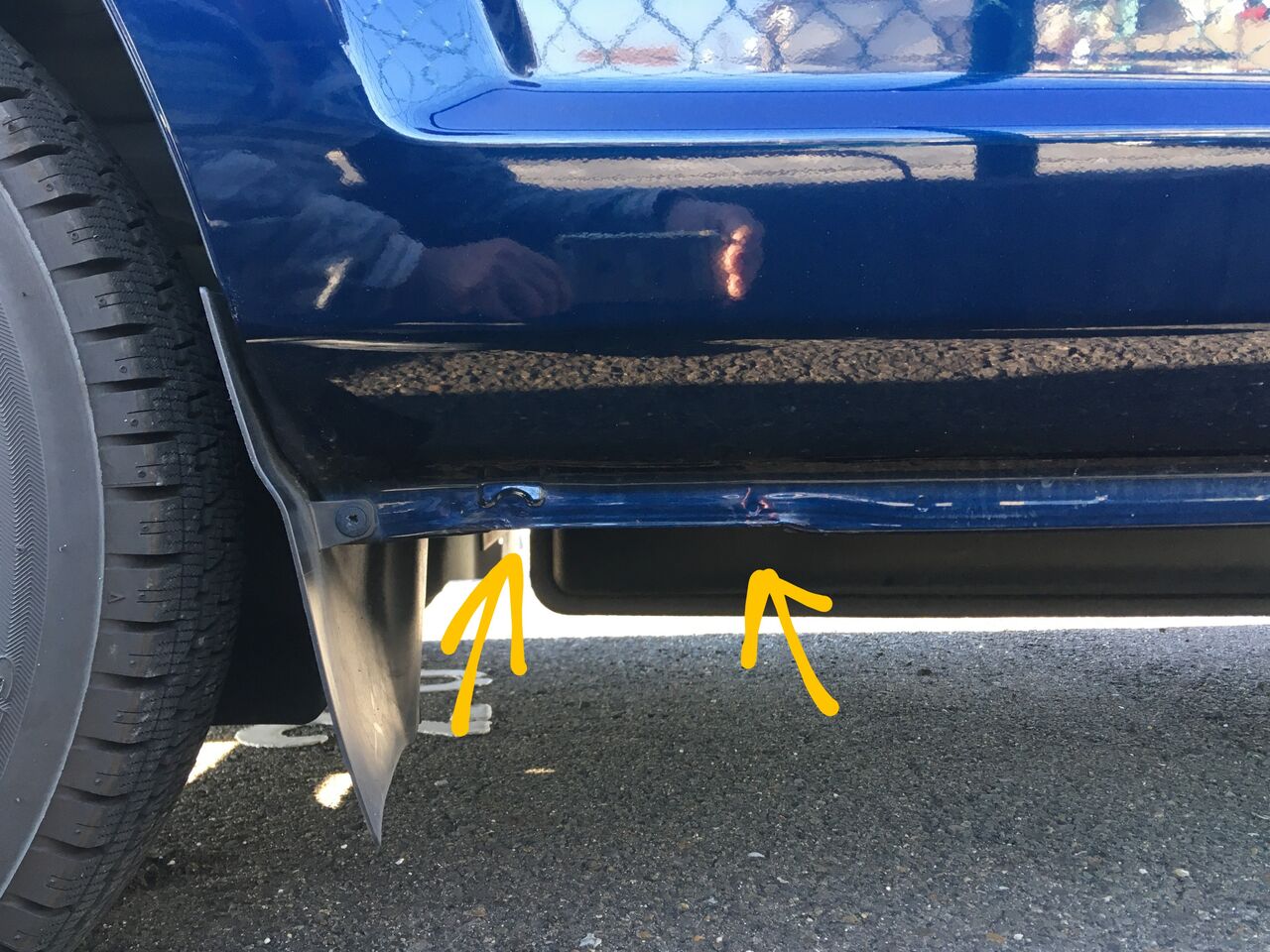

特に多いのが、乗用車と同じ感覚でサイドシル（ドア下の板金合わせ目）に汎用ジャッキを当ててしまい、「耳（溶接フランジ）をグニャリと曲げてフロアパネルまで突き破った」という報告です。乗用車では一般的なサイドシルのスリット部ですが、軽トラックはフレーム構造を採用しているため、外板パネル側の強度は極めて低く設計されています。

また、パンタグラフジャッキ 車載位置についても誤認が目立ちます。キャリイの取扱説明書では、フロント側はロアアーム取り付けブラケット付近、リア側はリーフスプリング（板バネ）のUボルト固定部下端など、強度が集中する頑丈な金属ブロック部が指定されています。これをサイドシルに当ててしまうミスが後を絶ちません。

一般に知られていない盲点とネットの誤解｜フレーム凹み防止の鉄則

インターネット上のDIY情報には、「トラックだからフレームのどこにジャッキを当てても平気」という危険な誤解が散見されます。しかし、近年の2026年最新 メンテナンス方法の観点からも、フレームへの過度な点荷重は厳禁とされています。

1. デフ掛け時の保護対策

リヤデフ ジャッキアップ 注意点として最も重要なのは、ガレージジャッキの金属皿をダイレクトにデフへ当てないことです。ジャッキの硬質なスチール皿とデフケースの曲面が点接触すると、滑りやすくなるだけでなく、わずかなズレでデフカバーのボルト部に力が逃げてしまいます。必ず厚手の硬質ゴムパッドや専用のアタッチメントを噛ませ、面で力を受ける状態を作ることが鉄則です。

2. フレーム 凹み防止 対策の実践

ガレージジャッキの前輪支持時も同様です。フロントメンバーのプレス鋼板は強固ですが、数トンクラスのハイリフトジャッキで勢いよく上げると、金属同士の接触面が陥没することがあります。ここでもウレタン製や強化ゴム製のジャッキパッドを使用することで、塗装の剥がれによるサビの誘発や母材の歪みを防ぐことができます。

軽トラック タイヤ交換 安全手順｜命を守るウマの掛け方

タイヤ交換やブレーキ周りの点検において、ジャッキだけで車体を支えたまま作業を行う行為は極めて危険です。油圧ジャッキは圧力を保持するシール類の破損やバルブの緩みで、前触れなく一瞬で降下するリスクを常に孕んでいます。車体を浮かせたら即座にジャッキスタンド ウマの掛け方を正しく実践しなければなりません。

軽トラック タイヤ交換 安全手順の標準ステップは以下の通りです。

1. 平坦で強固なコンクリート舗装路面に車両を停車し、パーキングブレーキを確実に引く（マニュアル車は1速またはバック、オートマ車はPレンジ）。
2. 持ち上げる対角線上のタイヤ前後に「輪止め（タイヤストッパー）」をセットする。
3. ガレージジャッキ 前後ポイントの指定位置にゴムパッド付きジャッキを合わせ、ゆっくりとリフトアップする。
4. 所定の高さまで上がったら、左右の頑丈なメインフレーム部、またはリアアクスルハウジングの下にジャッキスタンド（ウマ）を設置する。
5. 油圧ジャッキのリリースバルブを極めて慎重に緩め、荷重を完全にウマへ移す。
6. 車体を軽く手で揺らし、グラつきや不安定さがないことを確認してから作業を開始する。

車体を支えるウマの頂点にも溝付きのラバークッションを装着し、フレームの角を傷めない配慮を怠らないようにしてください。

【プロの結論】おすすめできる人・慎重になるべき人の判断基準

軽トラックの整備作業は構造がシンプルな分、DIYとしての敷居が低く見えますが、安全管理の不備は命に直結します。以下の基準に照らし合わせ、作業の可否を冷静に判断してください。

自分で作業を行っても問題ない人：

• 平坦かつ硬質な水平コンクリートの作業場所（ガレージや整備ヤード）を確保できる方
• 油圧ガレージジャッキ、溝付きラバーパッド、適切な高さのウマ（2脚以上）、輪止めをすべて揃えている方
• 取扱説明書を開き、自車の型式（DA16TやDA63Tなど）に応じた指定リフト位置を指差し確認できる方

プロ（整備工場・ディーラー）に依頼すべき人：

• 土の上、砂利道、傾斜のある農道や坂道でしか作業スペースが取れない方
• 車載のパンタグラフジャッキ1台だけで前輪や後輪を同時に持ち上げようとしている方
• 「大体このあたりだろう」と感覚でジャッキを当ててしまう傾向がある方

【スズキ キャリー ジャッキ ポイント】に関するよくある質問（FAQ）

Q1：DA16Tでリヤデフにガレージジャッキを掛けても本当に強度は大丈夫ですか？
A1：はい、デフキャリアの中央（鋳鉄製の丸い本体部分）であればメーカーの整備基準を満たしており問題ありません。ただし、薄い板金で蓋がされている「デフカバー」部分にジャッキの皿が掛かると即座に変形してオイル漏れの原因になります。必ずカバーを避けて中央の肉厚部にゴムパッドを当ててください。

Q2：出先でのパンク時、車載パンタグラフジャッキはどこに掛ければ良いですか？
A2：一般的な乗用車のようにサイドシル（ドア下の鉄板）に掛けてはいけません。前輪はフロントサスペンションのロアアーム取り付け部付近、後輪はリーフスプリングが固定されているアクスルブラケットの下部に掛けるようスズキ公式マニュアルで指定されています。

Q3：ウマを使わず、ガレージジャッキを上げたままタイヤ交換するのはダメですか？
A3：絶対に避けてください。ガレージジャッキは「持ち上げるための工具」であり「支え続けるための工具」ではありません。油圧抜けによる突然の落下で、ブレーキローターの破損だけでなく手足の切断や車両下敷きによる死亡事故が毎年発生しています。短時間のタイヤ交換であっても必ずウマを使用するか、外したタイヤを車体下に滑り込ませる安全対策を行ってください。

まとめ：正しいジャッキポイントの把握が愛車と命を守る

スズキ・キャリイは過酷な現場に応える類まれな耐久性を持っていますが、それは設計通りの荷重が加わっている前提の話です。フロントクロスメンバーの中央、リヤデフの鋳鉄ハウジング、そして車載ジャッキ時のサスペンション支持部という「3大指定ポイント」を遵守することが、フレームの歪みや高額な修理代を防ぐ唯一の方法です。

足回りメンテナンスやシーズンごとのタイヤ交換を行う際は、確実な道具選びとウマの設置を徹底し、安全第一の作業環境を整えて愛車と向き合ってください。 （出典: スズキ キャリー ジャッキ ポイント（Yahoo!ニュース））
